本仿真系統以某電站GE 9E型燃氣－蒸汽聯合循環發電機組為仿真對象，實現從天然氣增壓機起到升壓站線路出線止所有主要系統的仿真，包括天然氣增壓機、燃氣輪機、余熱鍋爐、汽輪機、發電機及電氣系統、Mark VI控制系統及其它相關附屬設備的零至滿負荷的全范圍、全過程、各種運行工況的仿真，并包括集控室外的啟停和故障處理中必要的就地操作。

　　下面介紹其中最主要的幾個系統：

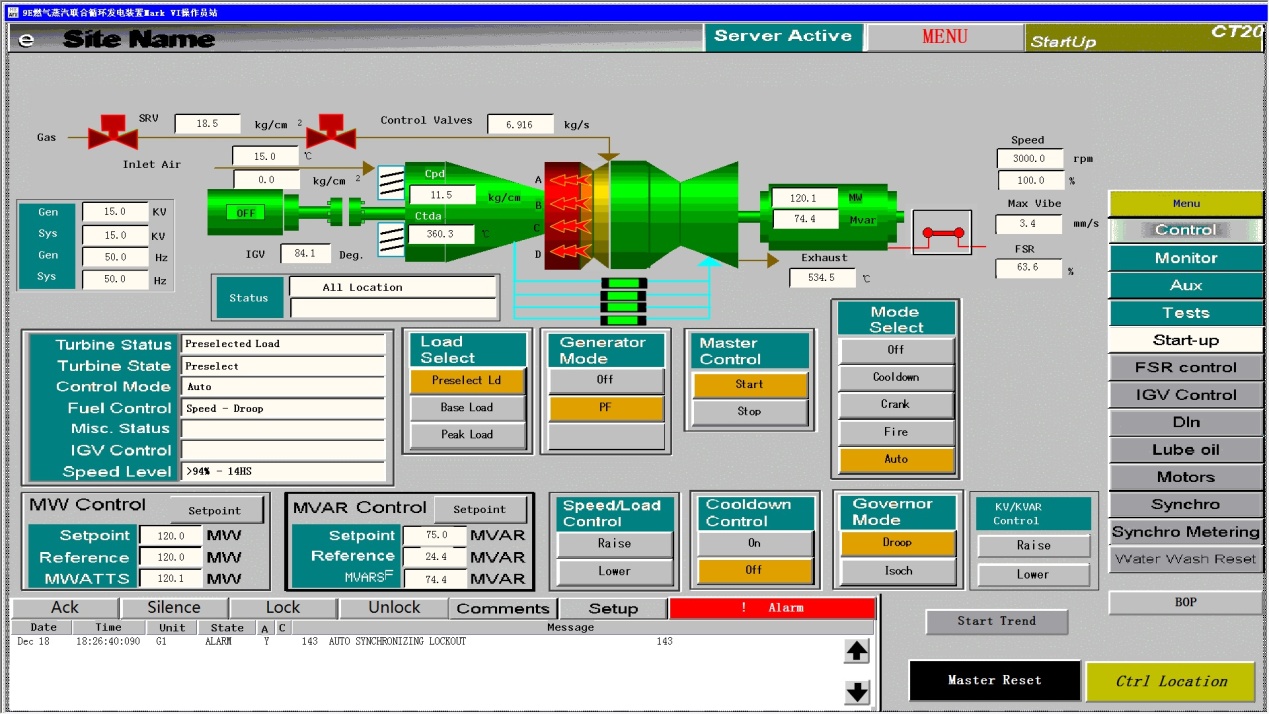

　　1、燃氣輪機系統

　　主要包括燃機本體、天然氣供氣系統、燃機輔機系統、全面完整的仿真Mark VI的自動控制系統、聯鎖保護系統、程控系統等。控制方式、邏輯關系、系統功能，監視、操作人機界面與實際參考機組完全一致。

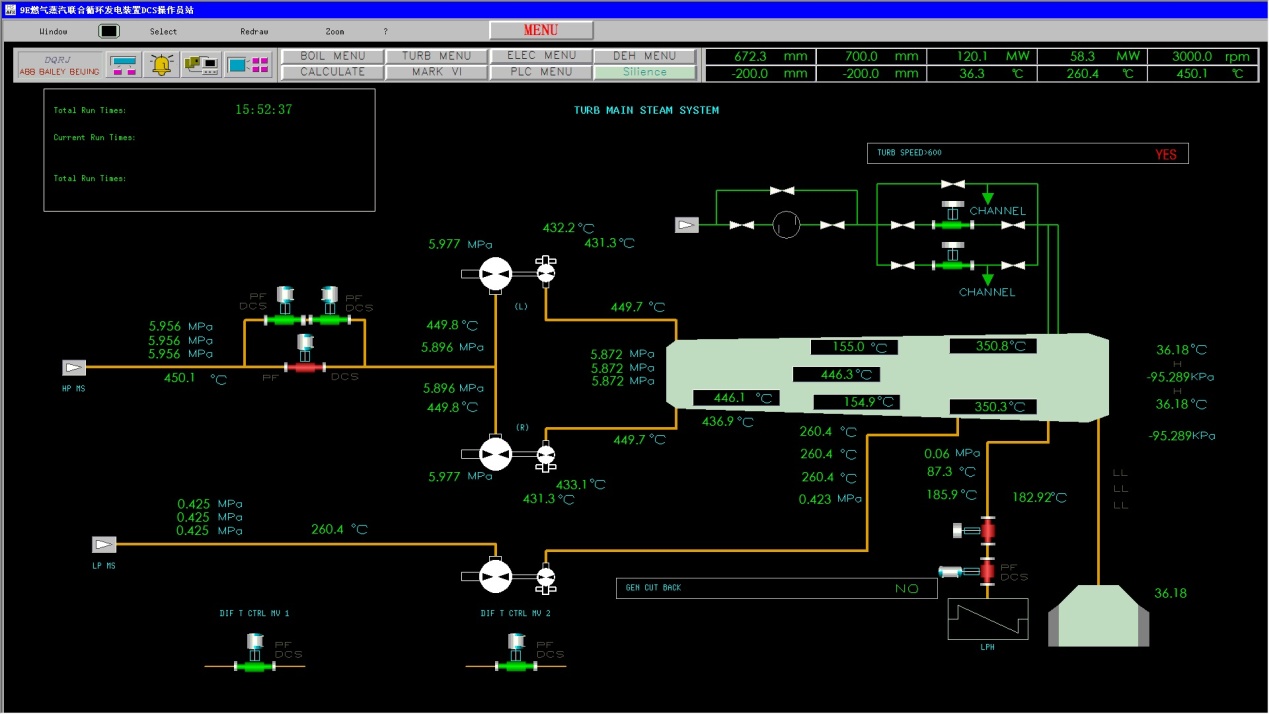

　　2、汽機系統

　　主要包括汽輪機本體、主蒸汽及旁路系統、回熱系統、凝結水系統、除氧給水系統、加熱器疏水及排氣系統、凝汽器及抽空氣系統、汽機軸封系統、循環水、工業水及循環水補充水系統、密封油及發電機水冷、空氣系統、調速保安及油系統等。

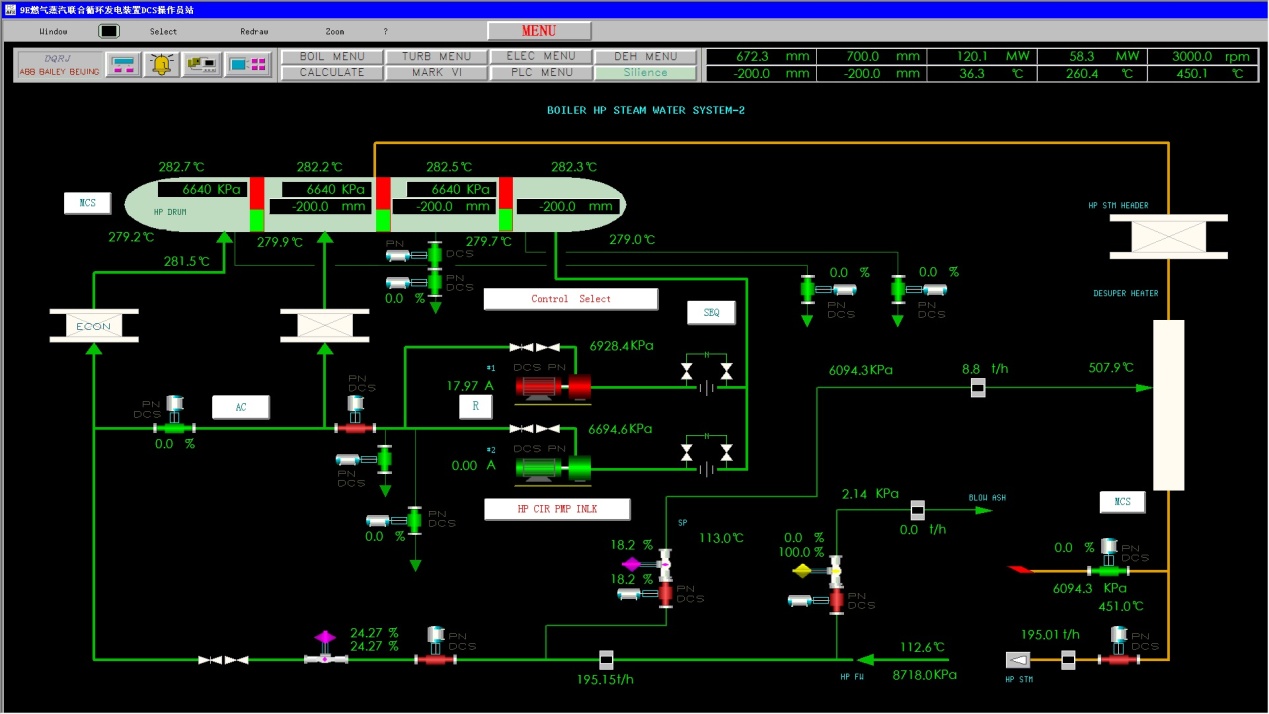

　　3、余熱鍋爐系統

　　主要包括給水系統（中壓和低壓）、省煤器、中壓蒸發系統、過熱蒸汽系統、主蒸汽系統、除氧系統、低壓蒸發系統、減溫水系統、煙道擋板、凝結水泵、下聯箱加熱以及疏水、排污、排汽、取樣和加藥等系統。

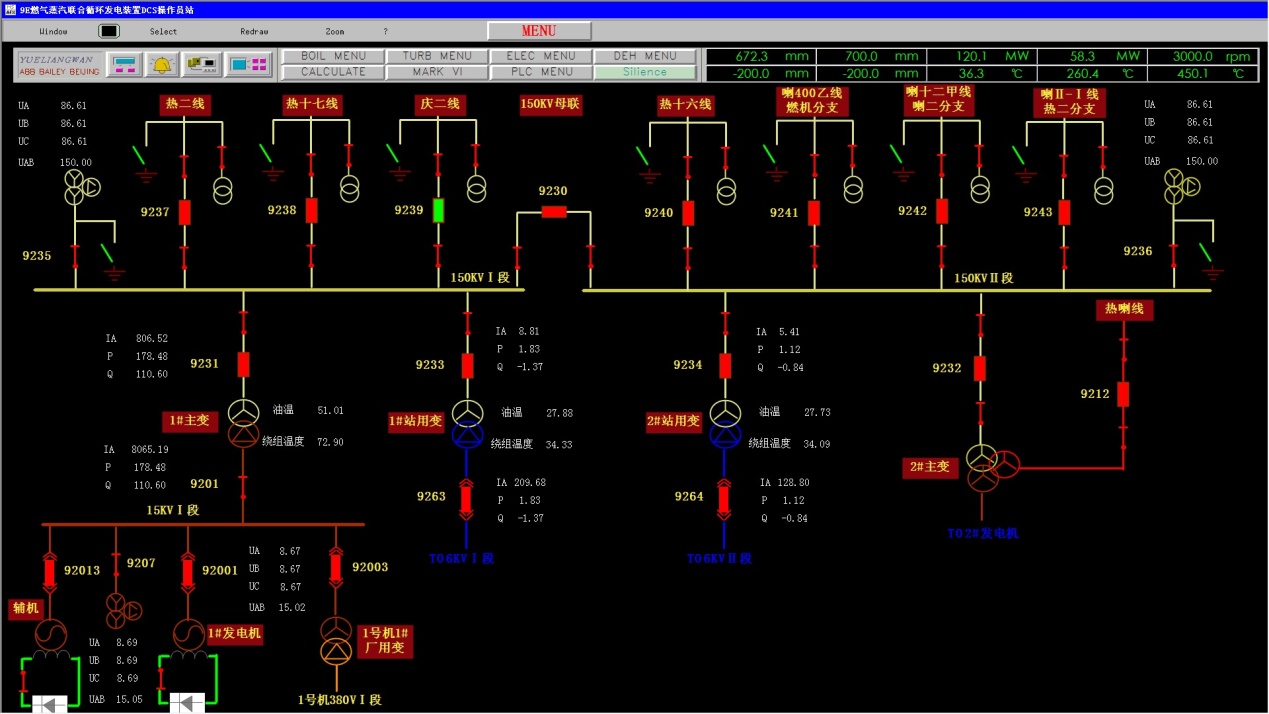

　　4、電氣系統

　　主要包括發電機、勵磁系統、主變壓器、廠用電系統、直流及UPS電源系統、110 KV升壓變電站及電網、控制和保護系統等。
